Le développement rapide des industries de pointe, notamment les véhicules à énergies nouvelles, le stockage d'énergie photovoltaïque et l'électronique grand public, favorise le remplacement progressif des matériaux semi-conducteurs à large bande interdite, tels que le carbure de silicium (SiC) et le nitrure de gallium (GaN), par les matériaux traditionnels à base de silicium. Grâce à leurs excellentes propriétés, comme un champ électrique de claquage élevé et une conductivité thermique importante, les matériaux semi-conducteurs à large bande interdite sont devenus essentiels à l'amélioration des performances des dispositifs.
Le marché des matériaux semi-conducteurs à large bande interdite a connu une forte croissance ces dernières années. La valeur du marché mondial des composants de puissance en SiC devrait atteindre 4,96 milliards de dollars américains en 2026 et 8,95 milliards de dollars américains d'ici 2032. Parallèlement, le marché mondial des dispositifs de puissance en GaN devrait atteindre 920 millions de dollars américains en 2026, soit une croissance annuelle de 58 %.
01 Les impuretés à l'état de traces présentent des risques mortels pour les appareils
L'adoption à grande échelle des matériaux semi-conducteurs à large bande interdite a imposé de nouvelles exigences strictes en matière de pureté des produits chimiques électroniques.
Bien que le SiC et le GaN présentent une stabilité chimique extrêmement élevée et soient peu réactifs aux acides, bases et solvants organiques courants, les impuretés métalliques (par exemple, Fe, Cu, Ni), les particules et les contaminants organiques introduits lors de la production ne peuvent être facilement dissous ou éliminés par les procédés de nettoyage ultérieurs, contrairement à ce qui se passe sur les surfaces de silicium. Ces contaminants adhèrent à la surface inerte du matériau par adsorption physique et liaison chimique, formant des couches de contamination tenaces qui entraînent une dégradation des performances, voire la mise au rebut des dispositifs. C'est pourquoi les produits chimiques utilisés dans les procédés de fabrication des semi-conducteurs à large bande interdite doivent répondre à une norme de pureté de grade 6N ou supérieur.
02 Comment maintenir une pureté optimale des produits chimiques
Tout au long du processus de livraison des produits chimiques ultra-purs, du stockage aux outils de production, la propreté des tubes de transfert est un facteur déterminant. Les exigences rigoureuses imposées aux tubes dans la fabrication des semi-conducteurs à large bande interdite rehaussent les normes de performance.
Les tubes de transfert chimique destinés à de telles applications doivent présenter des caractéristiques essentielles telles qu'une inertie chimique extrême, un relargage d'ions ultra-faible (avec des ions métalliques contrôlés au niveau du ppt), un relargage de particules minimal et une stabilité structurelle à long terme. Grâce à des techniques de fabrication sophistiquées, BSL
Tube PFA ultra-propre
Elle présente une résistance exceptionnelle à la corrosion, une grande propreté et une excellente compatibilité avec les fluides ultra-purs, répondant ainsi parfaitement aux exigences rigoureuses des procédés de fabrication de semi-conducteurs à large bande interdite.
Tube PFA ultra-propre 03 : parfaitement adapté aux procédés de fabrication de matériaux avancés

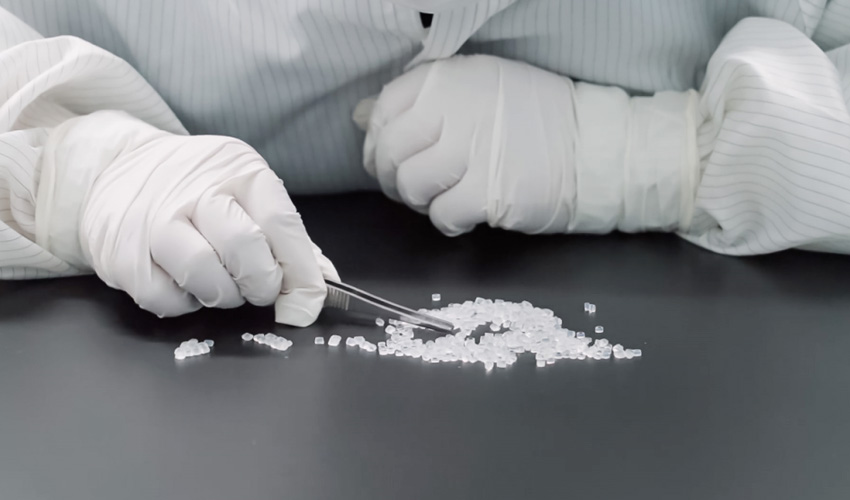

Le tube BSL Ultra-Clean PFA est fabriqué à partir de matières premières PFA ultra-pures importées, garantissant ainsi une pureté dès la source. La paroi du tube présente une résistance chimique supérieure aux produits chimiques utilisés en électronique, avec une lixiviation d'ions métalliques maintenue au niveau du ppt et une libération de particules conforme à la norme industrielle SEMI F57 pour les semi-conducteurs. Toutes ces propriétés répondent parfaitement aux exigences de pureté chimique des procédés de fabrication des semi-conducteurs à large bande interdite.

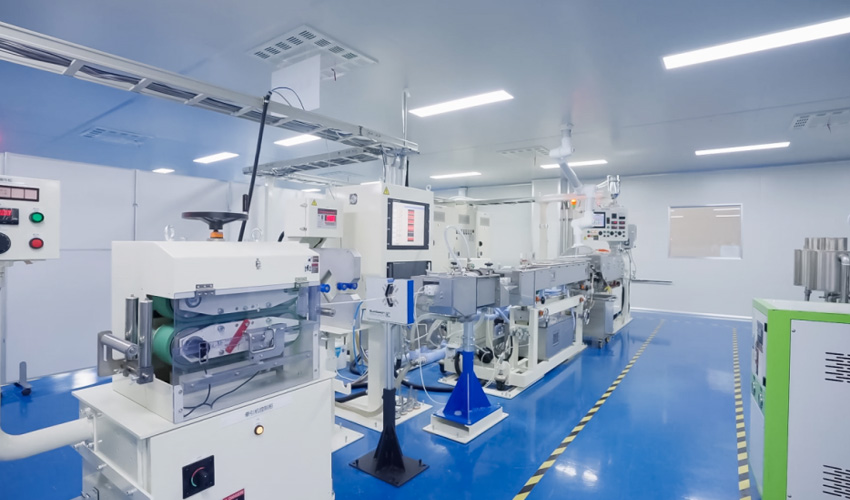

Côté production, BSL a mis en place un système de contrôle des procédés rigoureux. L'ensemble du flux de travail, incluant l'extrusion, l'assemblage et le conditionnement, est réalisé en salles blanches afin d'éliminer toute contamination externe. Grâce à une technologie de moulage par extrusion de précision, les tubes présentent une paroi intérieure lisse, exempte d'aspérités et de contaminants résiduels, ce qui réduit efficacement la génération de particules issues de leur structure.

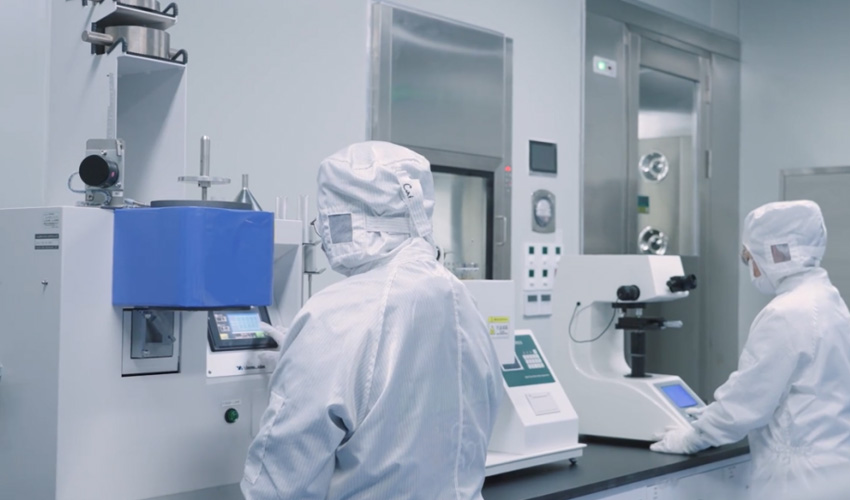

Côté essais, BSL dispose d'un laboratoire de classe 100. Chaque lot de produits est soumis à des tests complets portant sur ses propriétés physiques, chimiques et sa propreté. Un contrôle en ligne en temps réel de l'épaisseur de paroi et du diamètre extérieur des tubes est effectué pendant la production afin de garantir une stabilité dimensionnelle constante.
L'utilisation des matériaux semi-conducteurs à large bande interdite a connu une expansion continue ces dernières années. Le SiC et le GaN sont déployés dans un nombre croissant d'applications à forte valeur ajoutée, allant des onduleurs principaux et photovoltaïques aux alimentations à charge rapide et aux systèmes d'alimentation pour centres de données. L'année 2026 devrait constituer une période charnière pour des avancées majeures sur le marché des dispositifs semi-conducteurs à large bande interdite, suivie d'une forte augmentation des capacités de production à l'échelle de l'industrie.
Face à l'exigence croissante de pureté et aux normes d'emballage des produits chimiques pour l'électronique, la qualité du tube PFA ultra-propre – composant essentiel du transfert chimique – influe directement sur le rendement et les performances de la fabrication des puces. Conçu pour préserver la pureté chimique et prévenir toute contamination durant le transport, le tube PFA ultra-propre de BSL constitue une protection fondamentale et indispensable pour la fabrication des matériaux semi-conducteurs à large bande interdite.
